SK型悬臂式水环真空泵的安装尺寸图

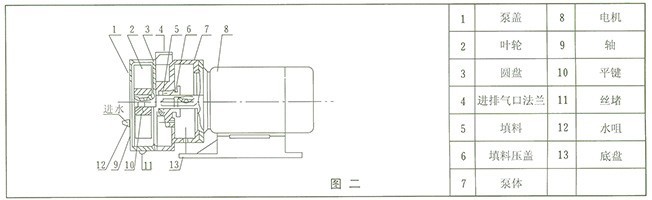

一、SK型悬臂式水环真空泵结构图：

SK型悬臂式水环真空泵的结构如图二所示：主要时由泵盖、叶轮、泵体组成，泵体上部有进排气口法兰，轴偏心装在泵体内，叶轮用平键固定于轴上，叶轮与泵盖及圆盘间的间隙，用泵体和圆盘之间的垫子来调整，此间隙决定气体在泵内由进气口至排气口流动中损失的大小。
填料装在泵体内，密封水经泵体上的针孔流入填料中，叶轮形成水环所需的补充水经由泵体上的弯头供给，它可与自来水或汽水分离器联在一起，供给循环水。
在SK型悬臂式水环真空泵圆盘上排气孔下面有几行圆孔，用橡皮球阀关闭，这些孔的作用是当叶片件气体压力达到排气压力时，在排气口之前就将气体自动放出，因此减少因气体过大而消耗功率。

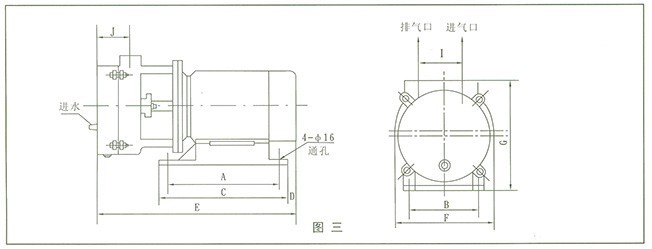

二、SK-0.15、0.4、0.8、1.5B 型悬臂式水环真空泵安装图及外型尺寸表：

(1) 用胶管或塑料管将水咀（见图二中件12）与自来水连接进行供水，并在此供水管路上安装水阀调节水量。
（供水量的大小对其性能有直接影响）
(2) SK型悬臂式水环真空泵用来作水泵引水用时，应将吸气口联接在水泵的排水口与管路阀门之间。
(3) 从电机端看泵为逆时针旋转。（左边为吸气口，右边为排气口）。SK-1.5B 为顺时针旋转。
(4) 真空泵吸气管道不可有漏气现象，其地基尺寸以安装图或以食物测量进行安装。

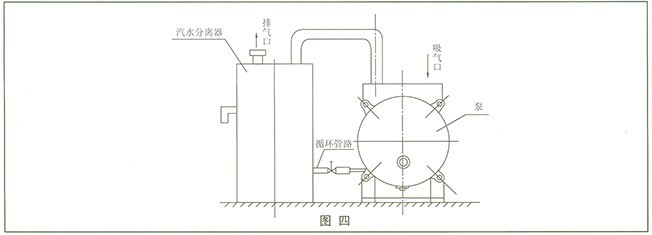

(5) 若安装汽水分离器，可参看图四。

三、SK型悬臂式水环真空泵汽水分离器安装说明：
