| 产品名称：SK型水环式真空泵 |
|
一、SK型水环式真空泵概述：
SK型水环式真空泵是用来抽吸其它无腐蚀性、溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，满足工艺流程要求的水环真空泵。吸入或压送的气体中允许混有少量的液体。
SK型水环式真空泵广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆气体时，不易发生危险，所以在其应用更加广泛。
结构紧凑、维修方便。
主要用水作为工作介质，维护费用低。
可以在较为恶劣的环境下工作。
广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。
SK型水环式真空泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆气体时，不易发生危险，所以在其应用更加广泛。 |
二、SK型水环式真空泵的工作原理：

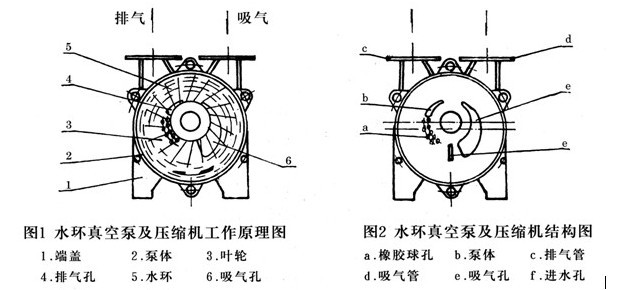

SK型水环式真空泵如图（1）所示，叶轮3偏心地安装在泵体2内，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环5，水环上部内表面与轮毂相切沿箭头方向旋转，在前半转过程中，水环内表面逐渐与轮毂脱离，因此在SK型水环式真空泵叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体被及入空间；在后半转过程中，水环内表面渐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口时，叶片间的气体被排出。如此叶轮每转动一周，叶片间的空间吸排一次，许多空间不停地工作，SK型水环式真空泵就连续不断地抽吸或压送气体。 |
|
由于在工作过程中，SK型水环式真空泵做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给SK型水环式真空泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
当SK型水环式真空泵排出的气体不再利用时，在SK型水环式真空泵排气一端接有气水分离器（可自己制作一水箱代替），废水和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从气水分离器供水处供给一定的冷水（自来水），以降低工作水的温度，保证SK型水环式真空泵能达到所要求的技术要求和指标。
当SK型水环式真空泵作为压缩机使用时，泵排气口接有气水分离器，气水混合物进入气水分离器后自动分离，气体由排气管输送到所需系统而工作水经过自动溢于开关放出，压缩气体时，工作水极易发热，水由泵出口排出，温度会变得较高，因此在气水分离器的底部，要不断地供给冷水，以补充被放走的热水，同时起冷却作用，使SK型水环式真空泵工作水温度不致过高，从而保证压缩机性能，达到技术指标，满足工艺要求。 |
三、SK型水环式真空泵的技术参数表： |
型号 |
抽气量
(m3/min) |
极限压力
(mmHg) |
电机功率
（kW） |
泵转速
(r.p.m)
|
吸排气口径
(mm)
|
泵重
(整机)(Kg)
|
推荐替代产品
|
最大气量 |
吸入压力-0.041MPa |
SK-0.15 |
0.15 |
0.12 |
-670 |
0.75 |
2850 |
G1" |
30 |
2BV2060 |
SK-0.4 |
0.4 |
0.36 |
-670 |
1.5 |
2850 |
G1" |
50 |
2BV2060 |
SK-0.8 |
0.8 |
0.75 |
-670 |
2.2 |
2850 |
G1" |
80 |
2BV2061 |
SK-1.5 |
1.5 |
1.35 |
-700 |
4 |
1440 |
70 |
200 |
2BV5110 |
SK-3 |
3 |
2.8 |
-700 |
5.5 |
1440 |
70 |
320 |
2BV5111 |
SK-6 |
6 |
5.4 |
-700 |
11 |
1440 |
80 |
460 |
2BV5131 |
SK-12 |
12 |
10.8 |
-700 |
18.5 |
970 |
80 |
750 |
2BE1 202-970 |
SK-20 |
20 |
18 |
-700 |
37 |
730 |
150 |
1700 |
2BE1 203-970 |
SK-30 |
30 |
27 |
-700 |
55 |
730 |
150 |
2300 |
2BE1 252-740 |
SK-42 |
42 |
37.8 |
-700 |
75 |
730 |
150 |
2500 |
2BE1 253-740 |
SK-60 |
60 |
54 |
-700 |
95 |
550 |
250 |
3500 |
2BE1 303-740 |
SK-85 |
85 |
76.5 |
-700 |
132 |
550 |
250 |
3800 |
2BE1 353-592 |
SK-120 |
120 |
108 |
-700 |
185 |
490 |
300 |
5520 |
2BE3 420-390 |
|
注：SK型水环式真空泵表中列数据在下列条件下得出：
1、 大气压力0.1013Mpa(760mmHg)
2、 进水温度15℃
3、 吸入空气温度20℃
4、 空气相对湿度70%
5、 性能允许偏差±10% |
SK型水环式真空泵的维护：
1.经常检查轴承的工作和润滑情况
2.正常工作的轴承比周围温度高15-20℃，最高不允许超过55-60℃，正常工作的轴承每年应装油3-4次。每年至少清洗轴承一次。
3.如果是填料密封，应定期的压紧填料，如果填料因磨损而不能保证SK型水环式真空泵所需要的密封性能时，应更换新填料。填料不能压的过紧。正常压紧的填料，允许水成滴滴出，以保证冷却和加强密封性。
如果采用机械密封，出现泄漏现象，应检查机械密封的动、静环是否已损坏、或是密封圈已老化，如出现上述情况，均需更换新的SK型水环式真空泵零件。
|
