您当前的位置:飞鲁首页-产品大厅-2X型旋片式真空泵
产品名称:2X型旋片式真空泵
2X型旋片式真空泵
一、2X型旋片式真空泵概述:

旋片真空泵系双级偏心式旋片结构。它有偏心装置,泵孔内的转子及转子槽内旋片,转子带动旋片旋转时,旋片紧粘腔壁把进排气口分割开来,并使进气积腔容积周期性地扩大而吸气,排气腔容积则周期性缩小气体,推开排气,从而获得真空。2X型旋片式真空泵同国内同类产品相比,耗电少,真空度高,噪音低,外观美观,重量轻等优点.各种2X型旋片式真空泵的外形和结构是基本相同的,泵由电机经三角皮带传动到转子。电动机和泵用螺钉卡板固定在底盘上。
   2X型旋片式真空泵由泵体、高转子、低转子、前端板、后端板、高转片、低转片、排气阀、排气罩、视镜等零部件组成。
   在2X型旋片式真空泵泵体内压入一个中隔板、将泵壳分成高低真空室,各室都有排气门,高真空室排气与低真空室进气相通。高转子前端伸出前轴;后端伸出后轴。前轴通过前端板的轴承支持、经过油密封室而伸出前端板外:后轴由中隔板上的轴承支持。而伸入低真空室内,低真空室转子则装在后轴上、故高低转子均由前轴带动。高低转子都有对开的槽子,呈“T”形的旋片由弹簧开而装于槽内。2X型旋片式真空泵的进气口处有过滤网,而排气口处有挡油网,视镜左边有掺气阀,下边有放油塞。

二、2X型旋片式真空泵应用领域:


1、2X型旋片式真空泵是用以抽除特定密封容器内的气体,使该容器获得一定真空的基本设备,由于现代科学技术的高度发展,真空泵的应用遍及各个科学领域和各种企业事业单位,可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。
2、由于2X型旋片式真空泵是用黑色金属制造,而且比较精密,整个泵的工作都是联系在一起的,所以2X型旋片式真空泵不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体,也不可做为压缩机和输送泵使用。如有气镇装置的泵,可抽除一定地的可凝汽体。
3、2X型旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业,以及配合其它真空作业之用。
4、2X型旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。

三、2X型旋片式真空泵的性能参数表:
型 号
2X-2
2X-4A
2X-8A
2X-8
2X-15A
2X-15
2X-30
2X-70
抽气速度(L/S)
2
4
8
15
30
70
极限真空
关气镇
开气镇
Pa(Torr)
6×10-2(≤5×10-4)110
6×10-1(5×10-3)
(≤1×10)
电动机功率(KW)
0.37
0.55
1.1
1.5
3
5.5
温升(℃)
≤40
进气口径(mm)
18
25
40
40
65
80
转速(r/min)
450
590

420
用油量(L)
0.7
1.0
2.0
2.8
3.0
4.2
噪声dB(A)
68
≤68
≤70
≤75
≤78(~70)
≤80(~75)
外形尺寸(cm)
56×31×39
56×34×37
79×43×54
79×53×54
78×50×56
91×65×70
适用电磁阀型号
DDC-JQ25
DDC-JQ40
DDC-JQ65
DDC-JQ80
重量(kg)
58
55
80
110
232
330
冷却方式
自然冷却
水冷
自然冷
水冷
冷却水量(L/min)
-
>0.5
-
>0.8
>1
>2

2X型旋片式真空泵注意:

(1)真空度是指被抽容器内剩余气体压强,以分压强为我厂出厂标准,总压强为辅助标准,热偶计测的是各种蒸汽和永久气体的总压强,而麦氏表只能测出永久气体占的分压强,故二表的数值有一定的差异。
(2)抽速度是根据几何尺寸算出的在大气压强j时,实际抽速与几何抽速基本相符合,在各种不同的压强时,抽速有一定下降,抽速与压力关系见图4。
(3)温升是指泵温稳定后,在排气阀门处的油的温度与室温之差。
(4)2X型旋片式真空泵型号表示方法:列2X—8,2代表双级泵,X代表旋片式真空泵,一横线后面的数字8代表每秒钟的抽速。

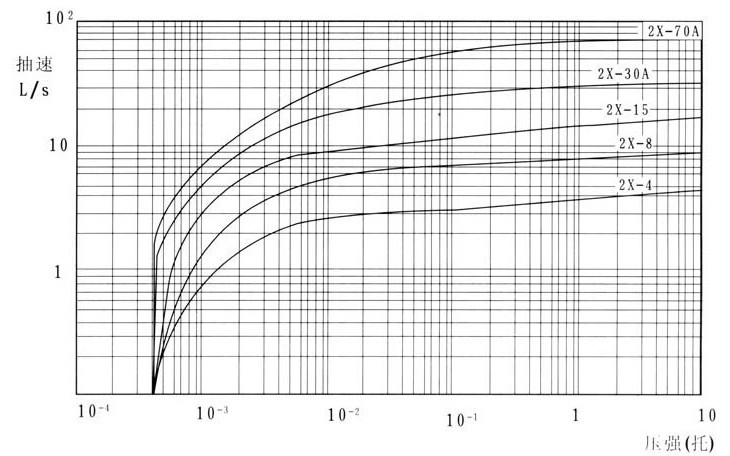

四、2X型旋片式真空泵的性能曲线图:
2X型旋片式真空泵曲线图
扩展阅读:2X型旋片式真空泵安装尺寸图
