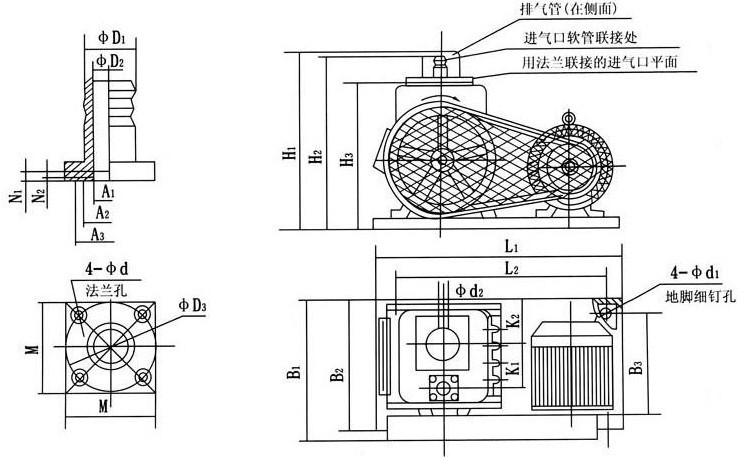

2X型旋片式真空泵安装尺寸图
一、2X型旋片式真空泵安装尺寸:
2X型旋片式真空泵安装尺寸
代号型号
φD1
φD2
φD3
Al
A2
A3
N1
N2
M
φd
H1
H2
H3
L1
L2
L3
B1
B2
B3
K1
K2
φdl
φd2
2X-1
27
20
50
23
30
34
3
3
48
5.5
270
265
230
435
352
135
250
215
157
60
11
20
2X-2
30
25
45
3
3
55
6
270
260
400
380
260
260
200
10
25
2X-4
32
28
55
31
35
45
4
3
55
6.5
340
327
267
520
480
119
300
260
200
82
105
11
25
2X-8
41
34
64
38
42.5
52.5
4
3
64
7
360
380
302
560
520
130
328
280
210
88
112
11
32
2X-15
56.5
36
105
54
70
80
5
3
100
11
540
511
340
772
736
170
542
492
364
120
80
14
2X-30
85
65
105
75
85
93
5
3
100
9
560
550
463
780
730
185
500
390
340
140
136
16
2X-70
80
125
96
105
113
6
3
130
9
692
680
556
908
848
210
650
530
470
176
144
20
G3
二、2X旋片真空泵安装方法:

1、拆箱后小心取出旋片真空泵体、备附件及说明书并保管好作日后备用。除去填充物,擦净泵的表面灰尘、垢。按装箱单清点数目。

2、旋片真空泵安装在环境清洁、通气良好,光线充足符合第4条要求的室内。根据使用情况泵应安装在有一定宽裕的场地,以便于操作维护。旋片真空泵的外形尺寸见。可以放置在坚实平坦的地面上,不需特别的地基,如需固定可另加螺钉与基础固牢,地脚螺钉尺寸见。旋片真空泵如靠近精密仪表使用时,应考虑增加防震装置。

3、将被抽容器用真空软管或法兰与旋片真空泵相联结,如用法兰联接时,法兰上应有橡胶圈槽,形式及尺寸见上图联接被抽容器的管径不应小于泵进气口直径,管通宜短,接头宜少,否则影响抽速,管道和接头的漏气量应小。被抽容器的气体量应与泵的抽速相适应。在泵与被抽容器之间建议装上一个真空阀,以便控制气体流量。对于泵并建议装上一个放气阀(或电磁阀)以便停车时对泵放气,能防止返油以及容易起动。

4、按照电机标牌所示电压和接线方式接上电源,并建议采用保险装置以免超载,判明电机旋转方向,应与旋片真空泵上箭头方向一致。取下排气塞装上排气罩,或将排所嘴上的套子取下。旋片真空泵需冷却者接上水源。

5、如必须使旋片真空泵抽除有毒的及腐蚀黑色金属的气体、对真空油起化学变化的气体、及超过常温和有尘埃的气体时,应在进气管道上加装中和、冷却、过滤等有关装置配合使用,否则将影响旋片真空泵使用性能和寿命。抽除对人体有害的气体时,应安上相应的管道,将排出气体引至室外远离工区进行处理。

注:安装时应小心,防止铁屑、污物、尘埃等落入旋片真空泵
