SZB型水环式真空泵安装尺寸图

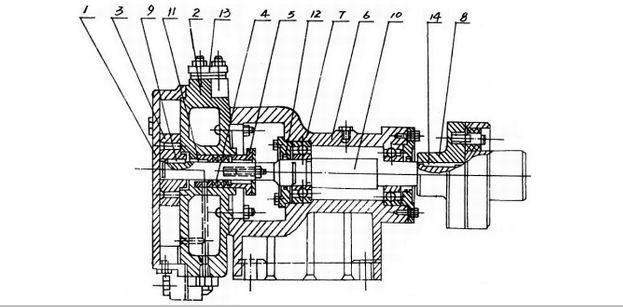

一、SZB型水环式真空泵结构图：

图1

1	泵盖	3	叶轮	5	填料压盖	7	滚珠轴承	9	叶轮平健	11	填料环	13	法兰盘
2	泵体	4	填料	6	托架	8	联轴器	10	泵轴	12	轴承压盖	14	联轴器平健

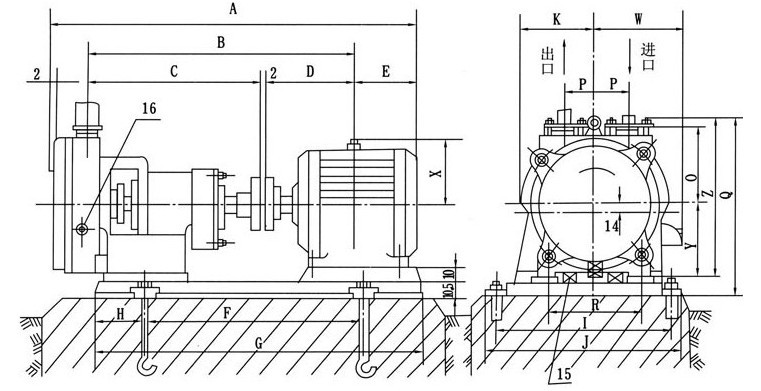

二、SZB型水环式真空泵安装尺寸图:

图2

型号	A	B	C	D	E	F	G	H	I	J	K	Y	Z	W	R	Q	P	O	X	配用电机
SZB-4	755	504.5	313	175.5	122	390	640	125	310	360	120	135	274	155	187	359	55	121	145	Y90L-4-1.5KW
SZB-8	780	523	313	208	139	393	660	133	345	385	120	135	274	155	187	369	55	121	145	Y100L1-4-2.2KW

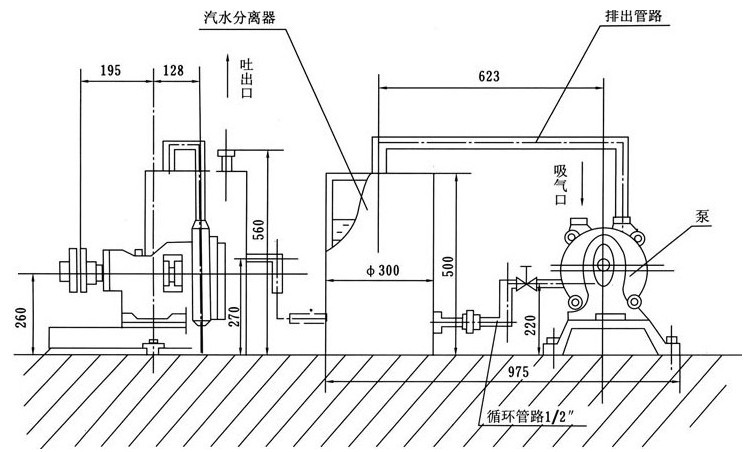

三、SZB型水环式真空泵汽水分离器安装说明：

图3

SZB型水环式真空泵安装说明：

设备须根据图1进行安装
1.SZB型水环式真空泵用来作水泵引水用时，其安装位置与水泵之间距离要宽敞一些，以便水泵和真空泵检修时方便。
2.SZB型水环式真空泵的吸气管道不可有漏气现象。其地基尺寸以安装图或以实物测量进行施式。
3.SZB型水环式真空泵轴与电机轴须保持水平，不允许有不同心的现象（详见图2）。基础必须结实可靠。灌入水泥后，干至48小时，重新检查安装是否有变化，然后将底脚螺栓拧紧，不可有松动现象。
4.如须安装汽水分离器时可参看图3。
