SK型水环式真空泵及汽水分离器安装尺寸图 |

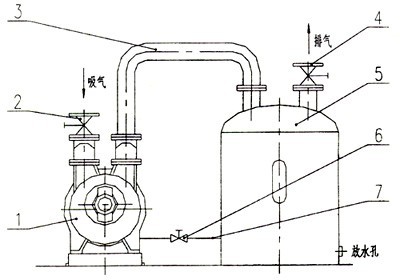

一、SK系列水环式真空泵及压缩机系统由真空泵(压缩机)、联轴器、电动机、汽水分离器及管路等组成。(如图1) |
图1SK系列水环式真空泵及压缩机系统 |
真空泵及压缩机与汽水分主器的工作过程如下:气体由管路经阀门进入真空泵或压缩机,然后经导气弯管排入汽水分离器中,经汽水分离器排气管排出。当作为压缩机使用时,压缩机排出的汽水混合物在汽水分离器中分离后,气体经阀门输送到需要压缩的气体的系统,而水则留在汽水分离器内,汽水分离器内的水位通过自动溢水开关进行调整,当水位高于所要求水位时,溢水开关打开,水从溢水管溢出;当水位低于要求水位时,溢水开关关闭,汽水分离器中水位上升,达到所要求水位。真空泵或压缩机内的工作液是由汽水分离器供给(也可用自来水)的,供水量的大小,由供水管上的阀门来调整。
气体抽吸和压送系统的区别仅在于汽水分离器的内部构造有所不同。抽吸气体时,吸气口压力低于大气压,而排气口压力等于大气压,汽水分离器只有溢水管;压送气体时,吸气口为常压(也可为真空状态),排气口压力高于一个大气压,为保证输送气体压力,汽水分离器的水位通过溢水开关来控制。 |
二、SK系列水环式真空泵设备安装: |
1.泵和电机的安装:

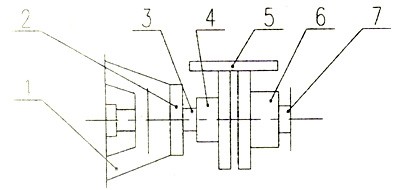

真空泵和压缩机在安装前,用手转动联轴器,保证SK系列水环式真空泵内没有卡住和其它损坏现象。整套设备运抵安装地点时,如果包装已损坏或受潮,以及泵已经出厂八个月以上时,应在安装前全部拆开检查。如果真空泵或压缩机正常,将泵和电动机安装在泵座上时,应校正电动机轴与泵轴的同心度,因为如果电动机轴与泵轴之间有极小的倾斜也会引起轴承发热和零件的严重磨损。校正方法如下:将直尺平行放在联轴器上,在整个圆周的任何位置直尺应与联轴器圆周完全密合,没有间隙,且联轴器的轴向间隙相等时,则达到了所要求的同心度(图2)。
电动机与泵轴,即使有极小的倾斜,也会引起轴承发热和零件过早磨损等严重后果,如果安装正确,用后即能轻松地转动泵轴。
在泵的进气口应安装过滤装置,以防异物进入SK系列水环式真空泵泵腔内。 |
图2 |
2.SK系列水环式真空泵汽水分离器的安装:
汽车分离器根据外形图安装在地基上。
如果必须改变安装位置时,应注意分离器的联接管路不宜过长,转弯不宜过急,否则水和气在管道中的流动损失必将增加,从而增加了泵排气端的压力,这样就降低了气量和真空度,增加了功率消耗。
汽水分离器进口的管接头与泵出口管接头之间有一弯管4连接(图1、图5)。
带有阀门的管路7与泵有汽水分离器相连接,可以使工作液循环使用。
分离器上安装有供水管路(图中未画出),供水量通过于阀进行调节。
3.SK系列水环式真空泵与汽水分离器的管路安装:
SK系列水环式真空泵的排气管应与汽水分离器进撖这相连,当作压缩机使用时,汽水分离器的排气管应和使用压缩空气的系统相连接。
抽真空时如不设排气管路,气体则由分离器上的排气口直接排至大气。如需排至室外,则可将分离器的排气口通过管路引到室外。
在SK系列水环式真空泵的进气管路上应安装阀门进行控制,以便在停车时,防止泵内工作液因系统的真空吸力,回流到系统。
当作为压缩机使用时,若排气管路存在压力,那么在汽水分离器的排气管路上也应安装阀门。
4.SK系列水环式真空泵调节结构:
SK系列真空泵是通过装在进气管在进气管路上的阀门来调整真空度和气量。当作为压缩机使用时,可用安装在排气管路上的阀门调节压气装置的压力。
当被压缩气体因为其使用条件不允许排出时,应在进气管和排气管之间装有导气管,其直径与阀门直径相同,以便在最大限度内调节气量与压力。
|
三、SK系列水环式真空泵外形尺寸:

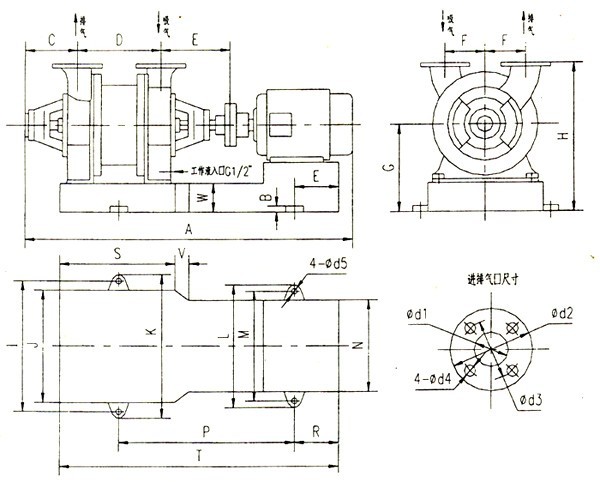

SK-1.5、SK-3水环式真空泵及压缩机外形及安装尺寸图: |
图3 |
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
P |
R |
S |
T |
W |
d1 |
d2 |
d3 |
d4 |
d5 |
Z |
V |
SK-1.5 |
947 |
25 |
172 |
180 |
215 |
130 |
289 |
475 |
420 |
355 |
470 |
392 |
248 |
248 |
513 |
100 |
260 |
735 |
177 |
70 |
160 |
130 |
14 |
18 |
187 |
40 |
SK-3 |
1122 |
25 |
172 |
260 |
215 |
130 |
289 |
475 |
454 |
355 |
504 |
420 |
370 |
300 |
640 |
100 |
370 |
900 |
177 |
70 |
160 |
130 |
14 |
18 |
195 |
60 |
|

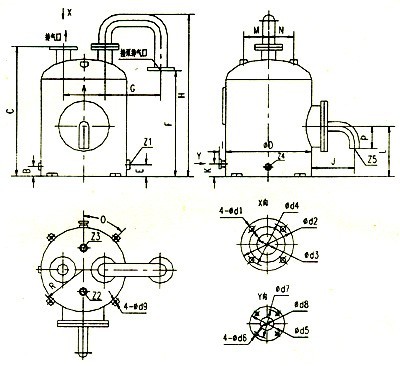

SK-1.5、SK-3水环式真空泵及压缩机用气水分离器外形及安装尺寸: |
图4 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
P |
R |
240 |
50 |
760 |
500 |
70 |
620 |
380 |
965 |
40 |
230 |
70 |
300 |
150 |
150 |
140 |
275 |
Z1 |
Z2 |
Z3 |
Z4 |
Z5 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
d9 |
O |
|
G3/8" |
G1" |
G1/2" |
G1/2" |
G1.5" |
14 |
160 |
65 |
130 |
90 |
12 |
65 |
15 |
14 |
45° |
|
|

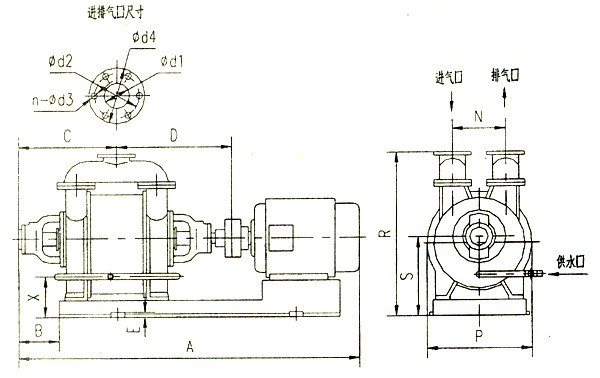

SK-6、SK-12、SK-20、SK-30水环式真空泵及压缩机外形及安装尺寸图: |
图5 |
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
J' |
SK-6 |
740 |
320 |
250 |
500 |
60 |
80 |
220 |
870 |
1030 |
140 |
100 |
SK-12 |
910 |
400 |
250 |
650 |
60 |
80 |
260 |
1080 |
1230 |
140 |
100 |
SK-20/30 |
1070 |
610 |
250 |
650 |
60 |
80 |
260 |
1130 |
1408 |
140 |
100 |
|

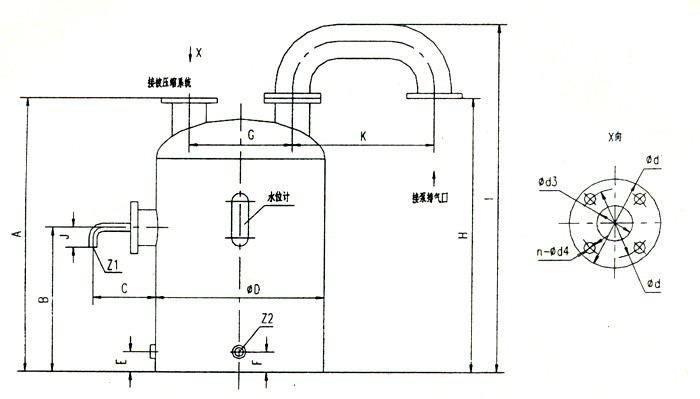

SK-6、SK-12、SK-30水环式真空泵及压缩机气水分离器外形尺寸图: |
图6 |
K |
Z1 |
Z1' |
Z2 |
n |
d1 |
d2 |
d3 |
d4 |
500 |
1.5" |
2.5" |
G1/2" |
4 |
160 |
130 |
65 |
14 |
500 |
1.5" |
2.5" |
G1/2" |
4 |
185 |
150 |
80 |
18 |
500 |
1.5" |
2.5" |
G3/4" |
8 |
235 |
200 |
125 |
18 |
|
