2BE型水环式真空泵采用两级单作用、径向进排气、两端支律和直联驱动的结构形式，由轴承部件、侧盖、泵体、叶轮、隔板、分配器及集装式机械密封等主要零部件组成，在结构设计上主要考虑以下两点。

1、配备防汽蚀管路

为降低真空度，在吸入口处安装防汽蚀管路及单向阀，因为水环式真空泵发生汽蚀，汽饱破裂时在叶轮及分配器表面会产生点蚀。因此针对这一情况，可以在压缩过渡区域内引入常压气体。具体的方法是:在分配器压缩过渡区钻一小孔，而后用管路将大气引人这一区域，在管路的另一端安装一个单向阀，作用是防止泵内工作水或气体流出泵外，这套管路称为防汽蚀管路。气饱在压缩过程中破裂时，从外界引入压力较高的气体能出现的“空间”。这样可以大大降低汽蚀引起的噪声和振动。

2、采用焊接叶轮

水环式真空泵配有两级叶轮A, B，叶片数分别为16、12。叶片数多且薄，铸造困难并且无法保证工作面的表面粗糙度，因此叶片用线切割加工，轮毂和轮缘也分别用线切割加工相对应的位置，在26.5℃时把叶片分别插在轮毂和轮缘的相应位置，再分别点焊完成。焊接的叶轮表面粗糙度可达Ra=12.55m。如图1所示。

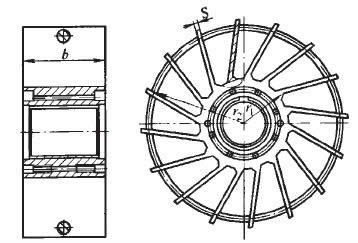

图1 水环泵的叶轮结构图

试验结果表明，2BE型水环式真空泵的设计方法可行，结构合理,设计的液环式真空泵气量大，真空度达到规定要求，性能稳定。2BE型水环式真空泵在农业泵站上运行平稳，性能优良，比同类型的真空泵振动小，噪声低，抽速快，抽气量大，满足了用户的使用条件。
