ZJP型罗茨真空泵安装尺寸 |

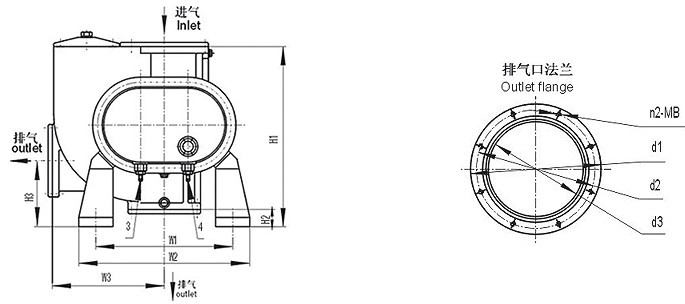

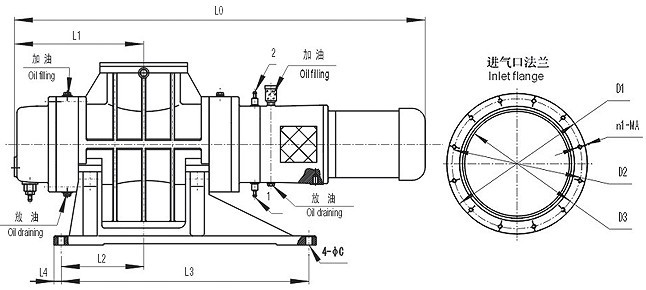

ZJP30-ZJP1200罗茨真空泵外形安装尺寸圈： |
|
|
型号 |
L0 |
L1 |
L2 |
L3 |
L4 |
H1 |
H2 |
H3 |
W1 |
W2 |
W3 |
4-фC |
ZJP-30 |
660 |
175 |
120 |
360 |
15 |
270 |
40 |
100 |
220 |
270 |
145 |
4-ф14 |
ZJP-70 |
730 |
210 |
155 |
450 |
15 |
300 |
50 |
130 |
220 |
270 |
165 |
4-ф14 |
ZJP70D |
910 |
260 |
195 |
580 |
20 |
475 |
90 |
195 |
320 |
408 |
245 |
4-ф18 |
ZJP-150 |
910 |
260 |
195 |
580 |
20 |
475 |
90 |
195 |
320 |
408 |
245 |
4-ф18 |
ZJP-300 |
1100 |
325 |
275 |
740 |
20 |
525 |
90 |
215 |
320 |
408 |
285 |
4-ф18 |
ZJP-600 |
1350 |
375 |
277.5 |
760 |
27.5 |
673 |
70 |
235 |
480 |
596 |
375 |
4-ф24 |
ZJP-1200 |
1700 |
500 |
316 |
948 |
26 |
675 |
65 |
250 |
520 |
650 |
430 |
4-ф24 |
|
型号 |
D1 |
D2 |
D3 |
d1 |
d2 |
d3 |
n1-MA |
n2-MA |
冷却水进水软管 |
冷却水出水软管 |
1 |
4 |
2 |
3 |
ZJP-30 |
110 |
90 |
50 |
100 |
80 |
40 |
4-M8 |
4-M8 |
|
|
|
|
ZJP-70 |
145 |
125 |
80 |
110 |
90 |
50 |
4-M8 |
4-M8 |
|
|
|
|
ZJP-70D |
170 |
145 |
100 |
170 |
145 |
100 |
4-M10 |
4-M10 |
|
|
|
|
ZJP-150 |
170 |
145 |
100 |
170 |
145 |
100 |
4-M10 |
4-M10 |
ф12 |
|
ф12 |
|
ZJP-300 |
220 |
195 |
150 |
220 |
195 |
150 |
8-M10 |
8-M10 |
ф12 |
|
ф12 |
|
ZJP-600 |
285 |
250 |
200 |
285 |
250 |
200 |
8-M10 |
8-M10 |
ф12 |
ф12 |
ф12 |
ф12 |
ZJP-1200 |
335 |
310 |
250 |
285 |
260 |
200 |
12-M10 |
12-M10 |
ф12 |
ф12 |
ф12 |
ф12 |
|

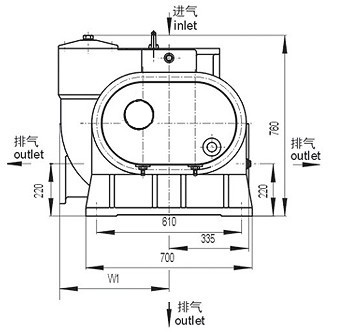

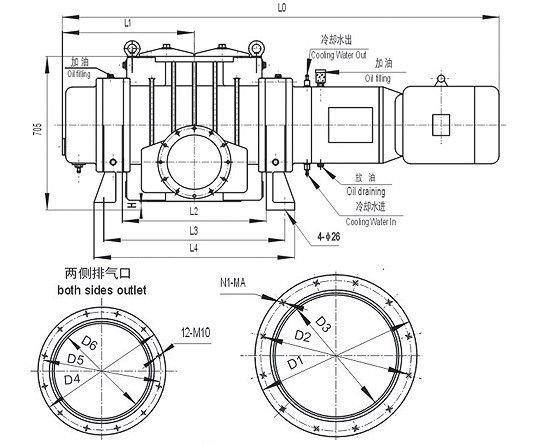

ZJP1800-ZJP2500罗茨真空泵外形安装图： |
|
|
型号 |
L0 |
L1 |
L2 |
L3 |
L4 |
H |
W1 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
n1-MA |
ZJP1800 |
1840 |
520 |
490 |
660 |
750 |
70 |
420 |
335 |
310 |
250 |
285 |
260 |
200 |
12-M10 |
ZJP2500 |
2000 |
605 |
660 |
830 |
920 |
40 |
460 |
425 |
395 |
320 |
335 |
310 |
250 |
12-M12 |
|
