家用制冷电器常用的抽真空法
|
电冰箱和空调器常用的抽真空方法有加热抽真空法、二次抽真空法、单侧抽真空法、双侧抽真空法、氮气吹入抽真空法、压缩机代替真空泵抽真空法和自身压缩抽真空法等多种，要利用真空泵绒压缩机对制冷剂循环系统进行抽真空，将系统中的空气和残留水分排出。
一、加热抽真空法
加热抽真空是将压缩机的工艺管通过螺旋式串气管和三通阀与真空泵相连后，对系统进行抽真空，同时也启动压缩机运转，当压缩机的温度升高到50℃左右时，用远红外线电热器或电吹风对冷凝器、蒸发器、干燥过滤器及高、低压管路进行加温(湿度在60℃左右)。在连续抽真空的情况下，系统内的水分会因蒸发汽化而迅速排除。
二、二次抽真空法
二次抽真空也称复式抽真空，它是利用制冷剂作为干燥气体使用。先将制冷剂循环系统抽空至一定的真空度，然后向系统内充入制冷剂，当压力达到0.2MPa时，关闭制冷剂钢瓶阀门,启动压缩机，使其运转15分钟后停止，再打开三通阀对系统进行抽真空。
三、单侧抽真空法

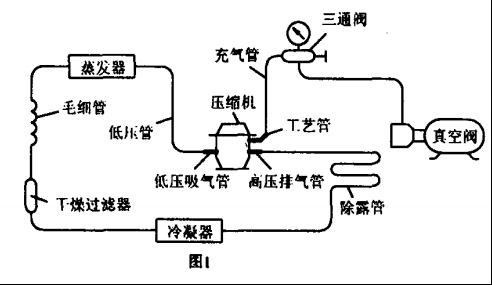

单侧抽真空是将往复式压缩机的工艺管通过三通阀(带真空压力表)、接管与真空泵相连，如图1所示。 |
|

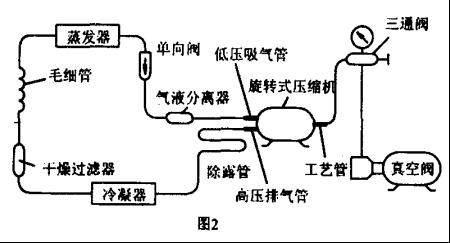

| 启动真空泵后，将三通阀开至最大，抽真空1~2小时。采用旋转式压缩机的电冰箱和窗式空调器，三通阀应接在压缩机的工艺管或三端干燥过滤器的充气管(抽真空端)上，如图2所示。 |
|
四、双侧抽真空法
单侧抽真空时，因毛细管的隔离，会造成高、低压侧压力不匀现象，从而延长了抽真空时间。双侧抽真空是对制冷剂循环系统的高、低压侧同时抽真空，如图3所示。
采用两端干燥过滤器的电冰箱和窗式空调器，可用冲子在干燥过滤器的入口端、冷凝器的出口端冲一个φ4mm的圆孔，焊上工艺管，通过三通阀、软接管、三通接头与真空泵相接。双侧抽真空完成后，应先焊封高压端工艺管，然后再通过压缩机的工艺管充注制冷剂。

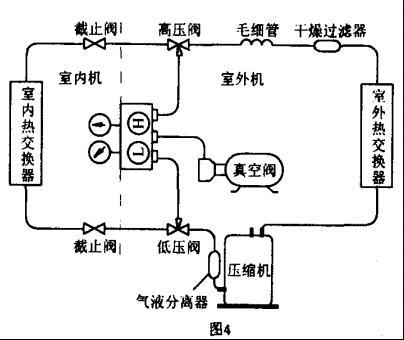

分体式空调器在双侧抽真空时，可将真空泵通过专用三通阀分别与窒外机的高压阀和低压阀相接，如图4所示。 |
|
五、氮气吹入抽真空法
氮气抽真空是利用氮气作为干燥气体使用。先启动真空泵，对制冷系统进行抽真空，当达到一定的真空度时，通过三通阀向制冷系统充入0.8~1MPa的干燥氮气，让其吸收制冷剂循环系统中的一部分水分，再抽真空把气体排出。反复操作几次，即可使系统干燥。
六、压缩机代替真空泵抽真空法
在没有真空泵的倩况下，也可以用一只完好的压缩机来代替真空泵。将外接压缩机的工艺管封死，将低压吸气管与三通阀、被抽真空压络机的工艺管连接好。启动外接压缩机，打开三通阀，抽真空至一定真空度即可。
七、自身压绪抽真空法
自身压缩抽真空是在没有真空泵和压缩机的条件下，利用电冰箱和空调器自身的压缩机进行抽真空。
电冰箱在自身压缩机抽真空时，可先将压缩机工艺管通过三通阀与制冷剂钢瓶相连，再焊开压缩机的高压排气管，用塞子将两个口堵住(或用像胶管折后扎牢在管口上)。启动压缩机，一边对制冷系统抽真空，一边用电吹风对蒸发器、冷凝器和干燥过滤器加热。压缩机运转30分钟左右停机，打开制冷剂钢瓶阀和三通阀，让制冷剂进入制冷系统。同时拔下压缩机排气管的塞子，待有气体喷出后约10秒再将塞子重新塞住。关闭三通阀，启动压缩机再次抽真空。当三通阀上压力表真空度接近0.1MPa时，再打开制冷剂钢瓶阀和三通阀，用制冷剂驱除制冷系统中的残留空气。当压缩机高压排气管有气流喷出时停机，将高压管与压缩机高压排气管口迅速焊接好，完成抽真空。 |
