医院用负压站系统的改造方案

医用真空负压站对医院使用越来越广泛，我公司对之前的医院用户所用过的医用负压系统的运行分析，对原有医用负压系统所暴露的问题，在认真检查、分析的前提下，提出了对原有系统的改造方案。

水环式真空泵系统的改造

由于对负压系统的绝对真空度要求不是很高，通常可选用结构较为简单、维护方便的水环式真空泵。水环泵是靠泵腔容积的变化来实现吸气、压缩和排气，属于变容式真空泵。长期以来，由于对水环真空泵产品的特性了解不多，实际应用中往往忽视了真空泵在消耗电能的同时，还需消耗清水的工作特点，忽略了节水、节能。因此，在对水环式真空泵系统进行改造时，从泵的稳定性和节水、节能两大方面做了改进。

1、更换不合理的真空泵

国产SK系列水环式真空泵是采用盘根密封，适用于长时间运转而较少反复启动、停机的系统。而医院的负压真空系统则使用负压气量变化较大，真空泵需要经常反复启动、停机，因此国产SK系列真空泵不适用于医院负压站使用。
经市场调研，医院址终选用了纳西姆/西门子2BV系列机械密封水环式真空泵。该泵密封性能好，耐磨性能高(机械密封器可累计连续运转8000h)，工作稳定，抽气效率高。事实证明，更换真空泵后故障率明显下降，且无漏水现象。

2、改造真空泵进气系统

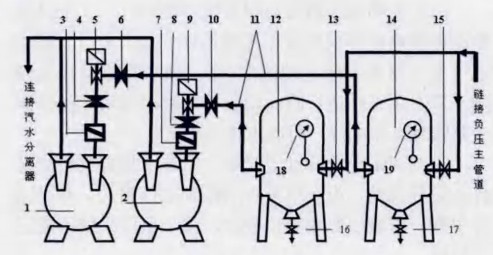

(1)增加真空泵进气逆止阀:可防止真空泵运行停止时工作循环水返流，阻止杂质进入充气电磁阀阀芯，保证管道的气密性。
(2)增加进气截止阀:在负压系统管路链接中增加进气截止阀，保证系统在检修、保养，定期清除污垢时，可启动单台真空泵系统运行。

3、改造汽水分离器及补水系统

(1)采用再增加汽水分离器1台，使之与原汽水分离器串联连接，提高了循环水储水址1倍(0.35+0.35)m3。由真空泵排出的汽水混合物，先通过原汽水分离器分离、降温、冷却，气体部分直接排出室外，而水通过连接管进入新安装的汽水分离器再次降温、冷却，最终传输至真空泵水循环系统作为冷却水循环使用，改造后冷却循环水的温度明显降低。
(2)增加补水电磁阀：保证真空泵与补水联动，即防止水温度过高影响真空泵的抽气效率，又减少不必要水资源浪费，如下图所示。

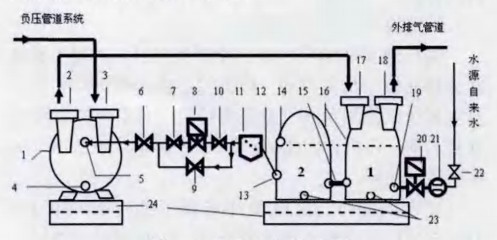

上图1为2BV真空泵;2为排气口，3为进气口。4为排空口;5为工作水连接入口;6为供水调节阀;7、10、22为检修截止阀;8为供水电磁阀;9为旁通管路截止阀;11为供水过滤器;12为供水管道;13为工作水供出链接口;14为水面溢流口;15为汽水分离器串接;16为汽水分离器1、2;17为汽水分离器入口;18为汽水分离器排气口;19为工作水补充口;20为补水电磁阀;21为水流量计;23为汽水分离器排空口;24为基础底座。

4、改造真空泵冷却循环水供给系统

(1)改造冷却循环水管路:将系统冷却水供水管道由1/2" (4分)改为3/4" (6分)管路，减少了供水阻力，增加了真空泵冷却循环供水量、循环水温下降，系统结构现象明显减轻。

(2)增加供水电磁阀:真空泵启动同时电磁阀开启，给真空泵供水，真空泵工作停止电磁阀关闭，确保真空泵再次启动运行时为最佳工作状态。

(3)增加冷却循环水旁通管路及截止阀:便于保养、检修真空泵及供水电磁阀。为了防止真空泵无水运行，截止阀打开才能启动真空泵，确保真空泵内保持一定工作液面。

(4)增加冷却循环水过滤器:防止冷却循环水杂质颗粒物进入真空泵，减少真空泵内部叶轮、轴承、机械密封等部件磨损，延长真空泵的使用寿命。

(5)增加水流址计:为科学、有据地调节补水量，保证真空泵的抽气工作效率为最佳状态提供依据。
