无论是生产双乙烯酮、醋酐、山梨酸或是乙酰丙酮，液环真空泵的作用均是输送乙烯酮气体并维持泵前真空。其具体流程图如下图1。

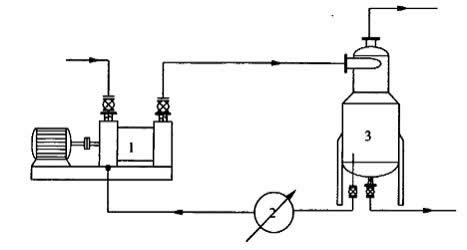

1、液环真空泵；2、换热器；3、油液分离器

图1 液环真空泵流程图

醋酸裂解后的气体经三级冷却分离后得到约90%含量的乙烯酮气体由液环泵进口被吸入，经液环泵一级、二级压缩后连同循环液一起排入油液分离器中，在分离器中气液迅速被分离，气体被输送到后段继续使用或处理，分离出的液体在其下部自动分层，上部的循环液经换热器冷却后进入液环泵，下部的液体为双乙烯酮、醋酸、醋酐等需定期的进行抽除。
