2sk-6型双级水环式真空泵的内部构造是什么样的？
2SK-6型双级水环式真空泵的构造如图1所示。主要由泵壳、叶轮、隔板、轴、轴承、联轴器等组成。
叶轮有长、短两种，是用铸铁制成，有十二个叶片呈放射状均匀分布，有平衡孔平衡工作时的轴向力。叶轮靠键与轴联接构成转子部分，偏心地装置在泵壳内。轴用优质钢制成，支承在两个滚珠轴承上，右端有弹性联轴器与电动机相连接。

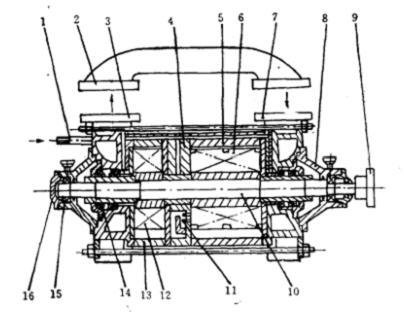

图1 2SK-6型水环真空泵构造图
1—进水管 2—连通管 3—排除段 4—中隔板 5—长泵体 6—长叶轮 7—吸入段 8—轴承座 9—联轴器 10—轴 11—球阀 12—短叶轮 13—短泵体 14—机械密封 15—轴承 16—轴承盖
铸铁的泵壳有一长圆形工作室，上面有进、排气口，下面有放水螺栓，盖上有指示旋转方向的箭头。长叶轮和长泵体与吸入段组成高真空级，短叶轮和短泵体与排出段组成低真空级，高真空级的排气口和低真空级的吸气口用接管沟通，成双级串联。两级之间用中隔板隔开，级间有橡胶密封圈密封。为使外部气体不能进入泵内，泵内气体不能外出，两端还安装有机械密泵装置。
