液环泵的结构说明

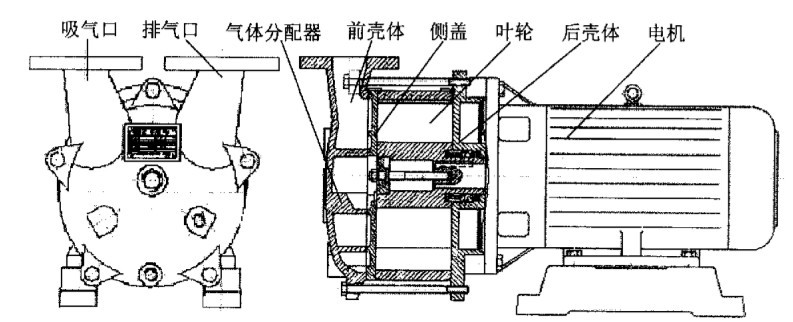

液环泵的结构图

1.壳体
壳体分前后两个部分，壳体上有吸、排气口，与固定在充体侧盖上的气体分配器串通。
2.叶轮
叶片前弯，使一〔作液体速度大，oIf小，以获得较大的速度能，促使形成椭圆形液环。叶轮的长度几乎等于直径，叶轮的中心有网柱形空心，装配时与气体分配器吻合在一起.
3.气体分配器
气体分配器装在侧盖上，应确保气体分配器外圆与侧盖定位止口端而的垂直度，避免装配后气体分配器外圆与叶轮内孔摩擦影响性能。气体分配器上开有吸气窗日和排气窗口，把气体送入液环所形成的负压空间，又把经压缩后的气体送到侧盖上的出口通道。
4.侧盖
侧盖共两个，固定于壳体两侧。各有吸气窗口和排气窗口，通过侧盖内部的通道与气体分配器串通.侧盖与气体分配器紧密结合在一起.
5.轴承体与轴承压盖
轴承固定在两个侧盖上，内各装一个单列向心球轴承.油脂润滑。轴承体内外侧装有轴承压盖。
6.进、放水管路
有填料供水管和水环供水管，并设有放水管路。
7。轴封部分
由填料(油浸石棉盘根)、填料环及填料压盖组成。填料压紧程度以密封水成滴流下为宜。也可设计或改装为机械密封。工作时，以一定的压力连续向泵内供水，以形成水环。多余的水不断随气体经排气腔排出，经气液分离器收集可经冷却后循环使用。
