此仪器是一种单级180°磁偏转型仪器。结构小巧，便于移动，对机械泵及扩散泵冷却风扇采取了减振措施，离子流的前级放大器使用了DC-4B静电计管.仪器灵敏度高。
(1)性能指标
灵敏度:不用液氮，调整阀完全打开时为6.7x10-8Pa·L/s，用液氮，部分关闭调速阀时为10-10Pa·L/s；
反应时间:不大于3s;
质谱室工作压力:低于10-2Pa;
仪器启动时间:不大于2h;
液氮消耗:1L/24h;
人口法兰处的抽速:5L/s;
功率消耗:1kW。

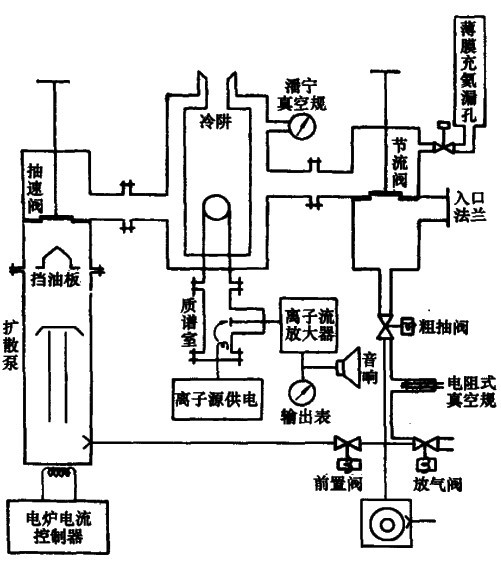

(2)仪器主要组成(图1)
质谱室:氦离子轨道半径R=10mm，磁场强度H=175kA/m-199kA/m，离子加速电压为100V左右。质谱室内有:阴极、离化室、加速极(引出极)、中间缝隙、抑制栅、收集极、放大器前级静电计管DC-4B及高电阻。
真空系统:前级泵是2X-0.5型机械泵。主泵是抽速为120L/s的风冷三级油扩散泵，泵口设有挡油板，扩散泵的功率用负反馈可控硅控制电路来调节，使加热电流可稳定在±5%之内，从而保证抽速的稳定。系统共有五个阀门:三个电磁阀，两个手动阀。节流阀装在外接法兰与质谱室之间，用来控制质谱室内的工作压力;粗抽阀用于预抽被检件;放气阀用于对机械泵和质谱室放大气;抽速阀用于调节主泵对质谱室的抽速，它与冷阱配合可使仪器的灵敏度进人10-1OPa.L/s数量级，此阀还可以使质谱室与扩散泵隔离，以便在不停扩散泵的情况下对质谱室进行检修。此外，因扩散泵开始加热和停止加热的20min内反油率较大，关闭此阀可减少油蒸气对质谱室的污染;前置阀可使机械泵与扩散泵隔离;在前置阀与扩散泵之间有一个容积为1.25L的贮气罐，用于稳定扩散泵的前级压力。当前置阀关闭后，扩散泵可以继续工作20min。高真空部分有一个容量为1L的液氮冷阱，加人液氮可缩短系统的抽气时间，以及防
止由被检件产生的水蒸气、油蒸气及其它污物对质谱室的污染。冷阱加人液氮后，可关小抽速阀，减少仪器的本底和噪声，提高仪器的灵敏度。真空系统高真空部分的真空度用潘宁规测量，前级压力用热阻规测量。
供电线路:包括离子流放大器、音响装置、离子源电源、潘宁规电源、真空保护继电器、扩散泵加热的可控硅稳流源、电磁阀电源等。
